Diagnostyka i ocena odporności nawierzchni na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.

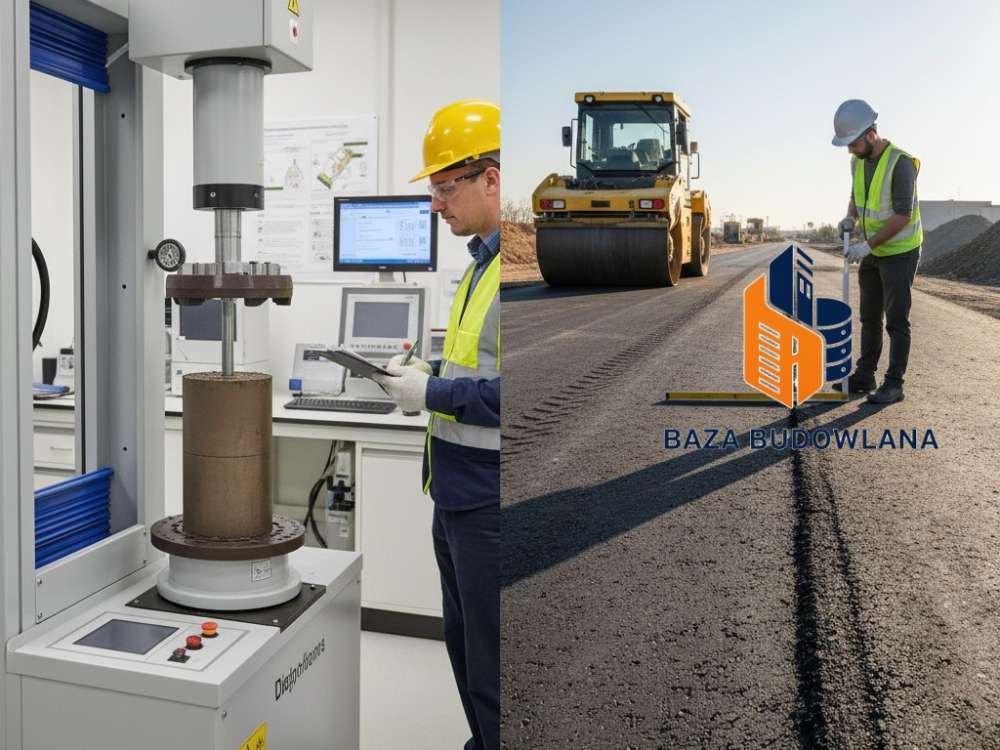

Badania koleinowania asfaltu - odwierty i badanie laboratoryjne

Koleinowanie asfaltuKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. to proces powstawania trwałych deformacji podłużnych w śladach kół pojazdów. Jest to jedno z najpoważniejszych uszkodzeń nawierzchni, wpływające bezpośrednio na bezpieczeństwo i trwałość konstrukcji drogi. W celu skutecznego rozwiązania problemu niezbędne jest przeprowadzenie precyzyjnych badań terenowych oraz laboratoryjnych, które pozwolą określić przyczyny osiadania mieszanki mineralno-asfaltowej (MMA) i zaplanować odpowiednie działania naprawcze.

Niezbędne narzędzia i materiały

Do przeprowadzenia pełnej procedury badawczej wymagane są specjalistyczne przyrządy pomiarowe oraz sprzęt do pobierania próbek z istniejącej nawierzchni:

Rodzaj sprzętu	Zastosowanie
Łata profilograficzna (3m) z klinem pomiarowym	Pomiar głębokości kolein w warunkach terenowych.
Wiertnica rdzeniowa	Pobór próbek (odwiertów) z warstw konstrukcyjnych asfaltu.
Aparat do badania koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. (Wheel Tracker)	Testy laboratoryjne odporności na deformacje trwałe.
Suwmiarka i przymiar liniowy	Pomiary grubości poszczególnych warstw w odwiertach.
Masa zalewowaMasa zalewowa do szczelin to specjalistyczny materiał stosowany do wypełniania i uszczelniania szczelin dylatacyjnych oraz pęknięć w nawierzchniach asfaltowych i betonowych. Jej zadaniem jest zapewnienie trwałego i elastycznego uszczelnienia, które chroni nawierzchnię przed wnikaniem wody, zanieczyszczeń oraz dalszą degradacją. Istnieją różne rodzaje mas zalewowych, w tym masy bitumiczne, poliuretanowe i epoksydowe, które dobiera się w zależności od specyfiki zastosowania. na zimno lub gorąco	Uzupełnienie otworów po pobranych próbkach rdzeniowych.

Procedura badania koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. krok po kroku

Inwentaryzacja wizualna i pomiary wstępne: Proces rozpoczyna się od wyznaczenia odcinków pomiarowych. Przy użyciu łaty o długości 3 metrów, układanej prostopadle do osi jezdni, dokonuje się pomiaru prześwitu między łatą a dnem koleiny. Wyniki pozwalają na sklasyfikowanie stopnia uszkodzenia nawierzchni.
Wykonanie odwiertów rdzeniowychOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji.: W miejscach występowania największych deformacji wykonuje się odwierty o średnicy najczęściej 150 mm lub 300 mm. Pozwala to na ocenę, czy deformacja zachodzi tylko w warstwie ścieralnej, czy dotyczy również warstw głębszych (wiążącej i podbudowy).
Analiza strukturalna próbek: Pobrane rdzenie poddawane są oględzinom pod kątem spójności warstw, zawartości wolnych przestrzeni oraz ewentualnych oznak zmęczenia materiału. Mierzy się grubość każdej warstwy, aby porównać ją z dokumentacją projektową.
Badania laboratoryjne odporności na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.: Pobrany materiał lub nowo zaprojektowana mieszanka trafia do aparatu typu Wheel Tracker. Badanie polega na wielokrotnym przejeździe obciążonego koła po próbce w kontrolowanej temperaturze (zazwyczaj 60°C).
Wyznaczenie parametrów technicznych: Na podstawie testów laboratoryjnych wylicza się kluczowe wskaźniki:
- WTS (Wheel Tracking Slope): przyrost głębokości koleiny w cyklu badawczym.
- PRD (Proportional Rut Depth): proporcjonalna głębokość koleiny wyrażona w procentach.
Zabezpieczenie miejsca badań: Po pobraniu próbek terenowych, otwory należy niezwłocznie oczyścić, osuszyć i wypełnić masą asfaltową, a następnie zagęścić, aby przywrócić ciągłość nawierzchni.

Deformacje trwałe MMA - koleinowanie asfaltu

Interpretacja wyników i rekomendacje naprawcze

Jeżeli badania wykażą przekroczenie dopuszczalnych wskaźników WTS lub PRD, oznacza to, że zastosowana mieszanka mineralno-asfaltowa jest nieodporna na panujące obciążenia ruchem i temperaturę. W takim przypadku rozwiązanie problemu wymaga:

Frezowania zdeformowanych warstw asfaltu.
Zastosowania mieszanek o sztywniejszym szkielecie mineralnym (np. SMA – mieszanka grysowo-mastyksowa).
Użycia asfaltów modyfikowanych polimerami, które wykazują wyższą odporność na wysokie temperatury latem.

Regularne badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. na etapie projektowania i wykonawstwa jest fundamentem trwałości dróg, pozwalającym uniknąć kosztownych napraw i przedwczesnej degradacji infrastruktury.
