Zakres i charakterystyka usługi badania płytą dynamiczną
Badanie lekką płytą dynamiczną (LPD) to nowoczesna i precyzyjna metoda kontroli stopnia zagęszczenia oraz nośności podłoża gruntowego. Usługa obejmuje wyznaczenie dynamicznego modułu odkształcenia Evd, który jest kluczowym parametrem określającym przydatność gruntu pod planowane inwestycje budowlane. Prawidłowe rozpoznanie parametrów geotechnicznych na wczesnym etapie pozwala uniknąć kosztownych błędów, takich jak nierównomierne osiadanie budowli czy pękanie fundamentów i ścian.
W ramach usługi wykonywane są pomiary w wyznaczonych punktach, co pozwala na rzetelną ocenę jednorodności podłoża. Badanie to jest niezbędne przy odbiorach robót ziemnych, weryfikacji jakości wykonania nasypów oraz przy przygotowaniu warstw konstrukcyjnych dróg i placów.
Przebieg procesu pomiarowego
Proces badania charakteryzuje się wysoką wydajnością i brakiem konieczności stosowania ciężkiego przeciwwagi (np. samochodu ciężarowego), co jest wymagane przy metodzie statycznej. Przebieg usługi realizowany jest w następujących krokach:
- Przygotowanie stanowiska: Wyrównanie powierzchni gruntu w miejscu planowanego pomiaru, tak aby płyta przylegała całą swoją powierzchnią do podłoża.
- Wstępne obciążenie: Wykonanie trzech uderzeń próbnych, które mają na celu ustabilizowanie urządzenia i zapewnienie właściwego kontaktu z gruntem.

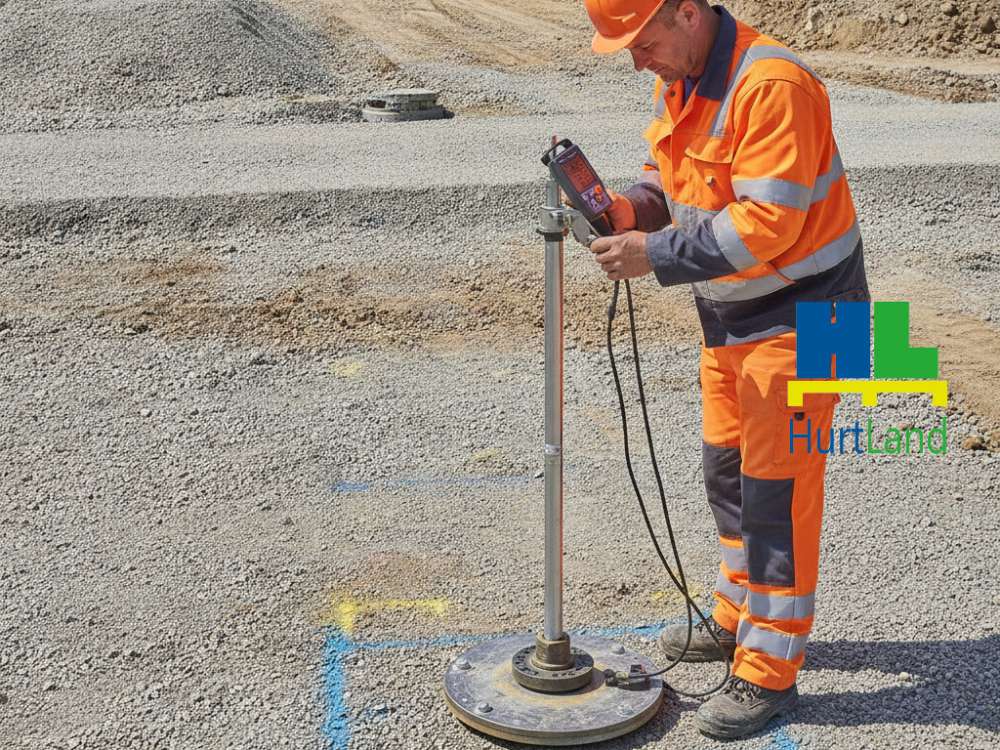

- Pomiar właściwy: Wykonanie serii uderzeń przy pomocy spadającego ciężaru o określonej masie. Rejestrator elektroniczny mierzy osiadanie płyty z precyzją do mikrometrów.
- Analiza wyników: Na podstawie zmierzonego czasu trwania impulsu siły oraz wartości osiadania, urządzenie oblicza dynamiczny moduł odkształcenia Evd (wyrażony w MN/m²).
- Korelacja parametrów: Wyznaczenie przybliżonego wskaźnika zagęszczenia Is na podstawie uzyskanych wyników modułu Evd.
Obszary zastosowania badania
Weryfikacja parametrów gruntowych znajduje zastosowanie w szerokim spektrum prac inżynieryjnych. Usługa dedykowana jest w szczególności dla:
- Budownictwa kubaturowego: Badanie gruntu w wykopach pod fundamenty bezpośrednie budynków mieszkalnych i przemysłowych.

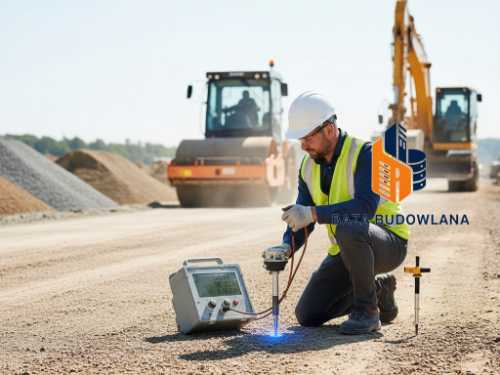

- Infrastruktury drogowej: Kontrola zagęszczenia podbudowy z kruszyw, stabilizacji oraz warstw mrozoochronnych.
- Robót instalacyjnych: Badanie zagęszczenia podsypek i zasypek w wąskoprzestrzennych wykopach pod rurociągi, kable i kanalizację.
- Budownictwa ziemnego: Weryfikacja nośności nasypów, wałów przeciwpowodziowych oraz warstw podkładowych pod posadzki hal.

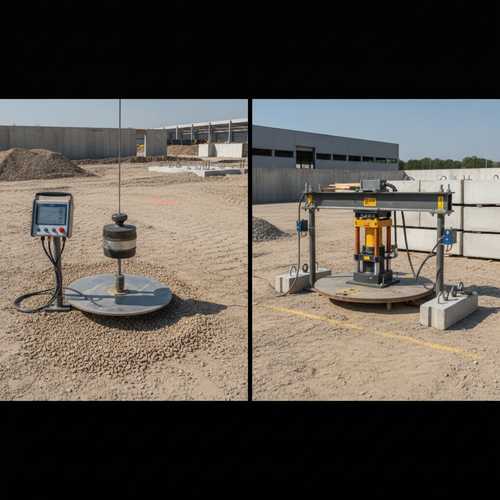

Porównanie metod: Płyta dynamiczna vs. Płyta statyczna (VSS)
Wybór metody badania zależy od specyfiki inwestycji oraz wymagań projektowych. Poniższa tabela przedstawia kluczowe różnice:
| Cecha | Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. (Evd) | Płyta statyczna VSS (Ev2, Io) |
|---|---|---|
| Czas trwania pomiaru | Ok. 2-3 minuty | Ok. 30-60 minut |
| Mobilność | Wysoka (możliwość badania w trudno dostępnych miejscach) | Niska (wymaga ciężkiego pojazdu jako przeciwwagi) |
| Wynik badania | Natychmiastowy po wykonaniu uderzeń | Po zakończeniu cyklu obciążeń i odciążeń |
| Zastosowanie | Kontrola bieżąca, warstwy do głębokości ok. 0,5 m | Odbiory końcowe, głębsze badanie nośności |
Szacowany czas trwania i skład usługi
Czas realizacji zlecenia jest uzależniony od liczby punktów pomiarowych oraz powierzchni terenu. Standardowe badanie w kilku punktach na placu budowy domu jednorodzinnego zajmuje zazwyczaj od 30 do 60 minut. W przypadku dużych inwestycji drogowych lub hal przemysłowych, wydajność metody pozwala na wykonanie kilkudziesięciu pomiarów w ciągu jednego dnia roboczego.
W skład usługi wchodzi:
- Dojazd personelu technicznego na miejsce inwestycji.
- Wykonanie pomiarów nośności i zagęszczenia w wyznaczonych punktach.
- Konsultacja techniczna w zakresie uzyskanych wyników (czy podłoże spełnia wymagania projektowe).
- Przygotowanie protokołu z badania, zawierającego wartości modułów Evd oraz lokalizację punktów pomiarowych.
