Dobór i montaż georusztów w materacu geosyntetycznym
Wzmocnienie słabonośnego podłoża za pomocą materaca geosyntetycznego wymaga precyzyjnego doboru materiałów. Kluczowym elementem jest rozróżnienie funkcji georusztu dwuosiowego (PP) oraz jednoosiowego (HDPE). Prawidłowe ułożenie tych warstw decyduje o sztywności konstrukcji i jej odporności na osiadanie.
Materac geosyntetyczny tworzy się poprzez zamknięcie kruszywa łamanego między warstwami zbrojenia. W zależności od projektu, stosuje się układ warstwowy (poziomy) lub konstrukcję przestrzenną, przypominającą "skrzynię".
Niezbędne materiały i narzędzia
- GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy (PP): do stabilizacji poziomej i blokowania kruszywa.
- GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. jednoosiowy (HDPE): do przenoszenia dużych sił rozciągających w jednym kierunku (np. wzdłuż nasypu).
- Geowłóknina separacyjnaGeowłóknina separacyjna zwana również włókniną separacyjną, to rodzaj geowłókniny, materiał stosowany w budownictwie i ogrodnictwie w celu separacji różnych warstw gruntu. Jest to rodzaj specjalnego materiału, który zabezpiecza podłoże przed przemieszczaniem się warstw, zapobiega mieszaniu się różnych rodzajów gleby oraz chroni przed erozją.: do oddzielenia kruszywa od gruntu rodzimego (zapobiega "utonięciu" materaca).
- Kruszywo: najlepiej kliniec lub tłuczeń o frakcji 31.5-63 mm.
- Sprzęt: koparka do korytowania, zagęszczarka płytowa (min. 200 kg) lub walec, taśma miernicza, nożyce do cięcia geosyntetyków.
- Elementy łączące: opaski zaciskowe (trytytki) lub drut wiązałkowy do stabilizacji arkuszy podczas zasypywania.
Porównanie parametrów technicznych
| Cecha | GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy (PP) | GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. jednoosiowy (HDPE) |
|---|---|---|
| Materiał | Polipropylen (PP) | Polietylen o wysokiej gęstości (HDPE) |
| Kierunek pracy | Dwa kierunki (podłużny i poprzeczny) | Jeden główny kierunek (podłużny) |
| Główna funkcja | Stabilizacja i blokowanie kruszywa | Zbrojenie i przenoszenie dużych sił |
| Zastosowanie w materacu | Warstwy dolne i górne (fundament) | Ściany pionowe materaca lub główne osie sił |
Instrukcja wykonania materaca krok po kroku
1. Przygotowanie koryta i separacja
Prace rozpoczynamy od wykonania wykopu do poziomu projektowanego dna materaca. Dno musi zostać wyrównane i oczyszczone z dużych kamieni czy korzeni. Na tak przygotowanym podłożu rozkładamy geowłókninęGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. separacyjną z zakładem minimum 50 cm. Zapobiega ona mieszaniu się czystego kruszywa z błotem lub gruntem spoistym.
2. Ułożenie dolnej warstwy zbrojenia (GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy PP)
Jako pierwszą warstwę konstrukcyjną materaca stosujemy georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy z polipropylenu (PP). Dzięki sztywnym węzłom i kwadratowym oczkom, georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. ten idealnie "zazębia się" z kruszywem. Układamy go na całej powierzchni materaca. To właśnie ta warstwa odpowiada za rozłożenie nacisków pionowych na większą powierzchnię gruntu.
3. Zastosowanie georusztu jednoosiowego (HDPE) przy wysokich obciążeniach

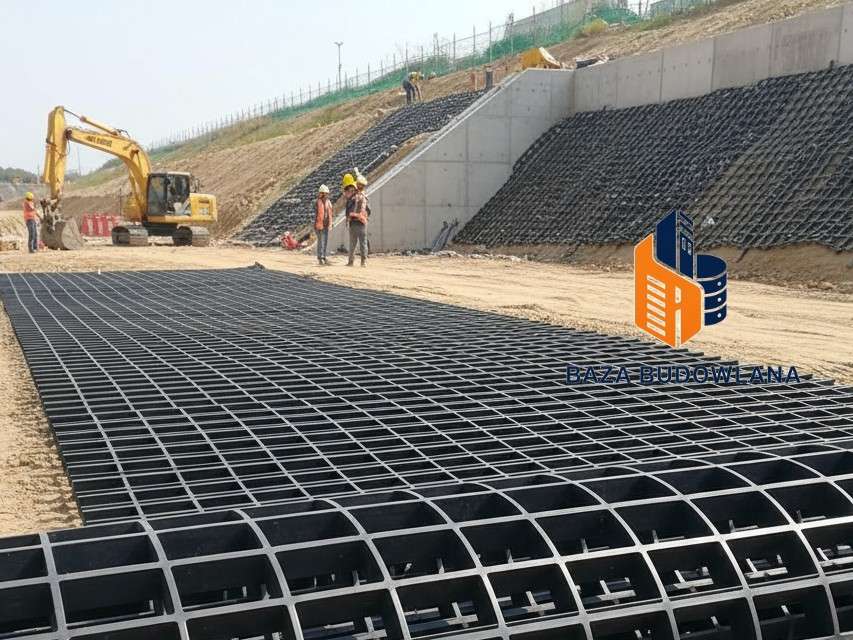

Jeśli materac ma pełnić funkcję wzmocnienia pod wysokim nasypem lub na skarpie, w miejscach występowania największych sił rozciągających (zazwyczaj prostopadle do osi drogi lub nasypu) wprowadzamy georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. jednoosiowy z HDPE. Charakteryzuje się on bardzo niską pełzliwością, co oznacza, że pod stałym obciążeniem nie rozciągnie się z biegiem lat. W konstrukcjach typu "cell" (materacach wysokich), georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. HDPE stosuje się jako ściany pionowe (owijki).
4. Wypełnianie kruszywem i zagęszczanie
Na ułożone georusztyGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. wysypujemy kruszywo łamane warstwami o grubości około 20-30 cm. Należy unikać bezpośredniego wjazdu ciężkiego sprzętu po samym georuszcie – materiał wysypujemy "przed siebie". Każdą warstwę zagęszczamy mechanicznie, aż do uzyskania stabilności. Kruszywo klinuje się w oczkach georusztu, tworząc tzw. warstwę zablokowaną (interlock).
5. Zamknięcie materaca
Po osiągnięciu wymaganej wysokości, na wierzchu rozkładamy kolejną warstwę georusztu dwuosiowego. Jeśli projekt przewiduje pełne zamknięcie ("owinięcie"), brzegi georusztów dolnych powinny zostać wywinięte do góry i połączone z warstwą górną. Tak zamknięta struktura działa jak monolit, drastycznie zwiększając nośność podłoża.
Praktyczne wskazówki dla wykonawcy
- Zakłady: Standardowy zakład przy łączeniu arkuszy to 30-50 cm. Na bardzo słabych gruntach warto zwiększyć go do 1 metra.
- Naprężenie: Przed zasypaniem georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. należy lekko naciągnąć i przyszpilić do podłoża, aby uniknąć pofalowania materiału pod kołami maszyn.
- Kruszywo: Nie stosujemy piasku ani drobnego żwiru do wypełniania georusztów o dużych oczkach – materiał musi być na tyle gruby, by nie przelatywał przez otwory siatki.
FAQ - Najczęściej zadawane pytania
Czy można zastąpić georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. jednoosiowy dwuosiowym w każdej warstwie?
Nie zawsze. GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy ma mniejszą wytrzymałość na rozciąganie w jednej, głównej osi w porównaniu do jednoosiowego o tej samej gramaturze. W przypadku wysokich nasypów lub murów oporowych, georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. jednoosiowy HDPE jest niezbędny ze względu na swoją odporność na długotrwałe obciążenia (pełzanie).
Dlaczego georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy jest lepszy do stabilizacji kruszywa?
Ponieważ posiada zbliżoną wytrzymałość w obu kierunkach i sztywne połączenia węzłów. Dzięki temu ziarna kruszywa są blokowane w oczkach siatki z każdą stroną, co uniemożliwia im przemieszczanie się na boki pod wpływem nacisku kół pojazdów.
Jaką rolę pełni HDPE w georusztach jednoosiowych?
HDPE (polietylen o wysokiej gęstości) jest odporny na uszkodzenia mechaniczne podczas montażu oraz na agresywne środowisko chemiczne w gruncie. Przede wszystkim jednak zapewnia stabilność parametrów wytrzymałościowych w czasie, co jest kluczowe przy zbrojeniu skarp i stromych zboczy.
Co się stanie, jeśli nie użyję geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. pod materacem?
W przypadku gruntów gliniastych i podmokłych, kruszywo z materaca zostanie z czasem "wciśnięte" w miękkie podłoże, a błoto przeniknie do wnętrza materaca. Spowoduje to utratę właściwości mechanicznych zbrojenia i osiadanie całej konstrukcji.
Czy georusztyGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. z PP i HDPE można łączyć ze sobą?
Tak, w konstrukcjach materacy geosyntetycznych często stosuje się oba typy. PP służy do budowy "podłogi" i "sufitu" materaca, natomiast HDPE może stanowić jego boki lub dodatkowe zbrojenie wzmacniające w kierunku największego nachylenia terenu.
