Diagnostyka i mechanizm powstawania spękań

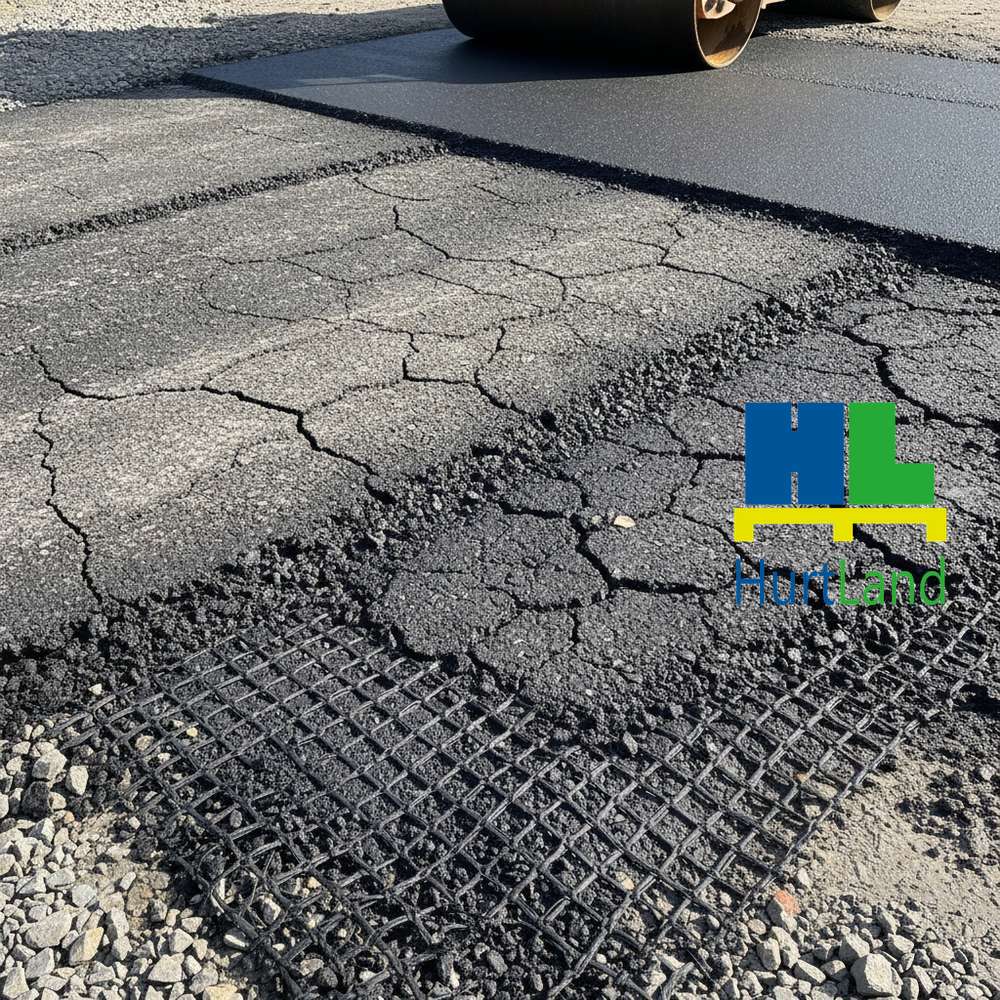

Pojawianie się pęknięć na nawierzchniach bitumicznych, szczególnie po okresie zimowym, jest wynikiem procesów zamarzania i odmarzania wody w szczelinach oraz zmęczenia materiału pod wpływem obciążeń dynamicznych. Największym zagrożeniem dla nowej warstwy asfaltu są spękania odbite, które przenoszą się z uszkodzonego podłoża do góry, niszcząc nową strukturę. Zastosowanie układu złożonego z emulsji asfaltowej oraz odpowiednio dobranej siatki drogowej pozwala na stworzenie warstwy rozdzielającej i wzmacniającej, która przejmuje naprężenia rozciągające.
Niezbędne materiały i narzędzia
Do prawidłowego wykonania wzmocnienia nawierzchni wymagane są następujące zasoby:
- Emulsja asfaltowaBezrozpuszczalnikowa emulsja asfaltowa o wysokiej lepkości w postaci pasty. Poprzez modyfikację wysokiej jakości kauczukiem materiał ten doskonale przenosi naprężenia rozciągające powstające przy skurczu warstw. Zwiększa zawartość lepiszcza wokół spoin podłużnych i poprzecznych oraz połączeń z elementami wyposażenia dróg i ulic. drogowa (np. kationowa szybkorozpadowa C60B3 lub C60B4) – służy jako warstwa sczepnaWarstwa sczepna do betonu (inaczej zwana także mostkiem sczepnym lub powłoką sczepną) to specjalna powłoka stosowana w budownictwie, której głównym zadaniem jest zapewnienie odpowiedniego połączenia (adhezji) między dwiema warstwami betonu lub między betonem a innym materiałem budowlanym. Warstwy sczepne są szczególnie istotne w przypadkach, gdy nowa warstwa betonu jest nakładana na istniejące już, utwardzone podłoże betonowe lub gdy konieczne jest połączenie betonu z materiałami o niskiej przyczepności. i impregnująca.
- Siatka wzmacniająca – geosiatka szklanaGeosiatka szklana to rodzaj geosyntetyku, który dzięki zastosowaniu włókien szklanych łączy w sobie lekkość, wysoką wytrzymałość mechaniczną oraz odporność na czynniki środowiskowe. Znajduje ona szerokie zastosowanie w inżynierii geotechnicznej oraz budownictwie drogowym i ogólnym, gdzie pełni rolę elementu wzmacniającego, stabilizującego i chroniącego podłoże. lub poliestrowa, dobrana w zależności od sztywności podłoża.
- Szczotki mechaniczne lub ręczne o twardym włosiu do oczyszczenia podłoża.
- Kompresor do wydmuchania zanieczyszczeń ze szczelin.
- Rozpylacz do emulsji lub gumowa rakla do równomiernego rozprowadzenia spoiwa.
- Nóż dekarski do przycinania siatki.
Porównanie typów zbrojenia nawierzchni
Wybór odpowiedniej geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. ma kluczowe znaczenie dla trwałości naprawy. Poniższa tabela przedstawia charakterystykę najczęściej stosowanych materiałów:
| Rodzaj materiału | Cechy charakterystyczne | Główne zastosowanie |
|---|---|---|
| Geosiatka szklanaGeosiatka szklana to rodzaj geosyntetyku, który dzięki zastosowaniu włókien szklanych łączy w sobie lekkość, wysoką wytrzymałość mechaniczną oraz odporność na czynniki środowiskowe. Znajduje ona szerokie zastosowanie w inżynierii geotechnicznej oraz budownictwie drogowym i ogólnym, gdzie pełni rolę elementu wzmacniającego, stabilizującego i chroniącego podłoże. | Wysoki moduł sztywności, niska wydłużalność, odporność na wysokie temperatury. | Wzmacnianie sztywnych konstrukcji, zapobieganie spękaniom odbitym. |
| Geosiatka poliestrowahttps://www.technologie-budowlane.com/hurtownia/website/siatka-poliestrowa_produkt-1773831875752-350.html | Większa elastyczność, dobra współpraca z warstwami bitumicznymi, odporność na uszkodzenia mechaniczne. | Remonty nawierzchni o dużych odkształceniach, wyrównywanie osiadań. |
Instrukcja krok po kroku: Montaż siatki i aplikacja emulsji
Krok 1: Przygotowanie podłoża
Powierzchnia musi być sucha, czysta i stabilna. Należy usunąć wszelkie luźne fragmenty starego asfaltu, roślinność oraz zanieczyszczenia organiczne. Większe ubytki i wyboje należy wypełnić masą na zimno lub gorąco i zagęścić. Kluczowe jest dokładne wydmuchanie pyłu przy użyciu sprężonego powietrza.
Krok 2: Aplikacja pierwszej warstwy emulsji
Na oczyszczone podłoże należy nanieść emulsję asfaltową. Ilość emulsji musi być dobrana tak, aby zapewnić odpowiednie przyklejenie siatki, ale nie spowodować "pływania" nowej warstwy (zazwyczaj od 0,5 do 1,0 kg/m2). Należy odczekać do momentu tzw. przełamania emulsji, czyli zmiany jej koloru z brązowego na czarny.
Krok 3: Rozkładanie siatki wzmacniającej
Siatkę należy rozkładać bez fałd i zagnieceń. W przypadku geosiatek samoprzylepnych, należy je docisnąć do podłoża (np. lekkim walcem lub szczotką). Przy stosowaniu siatek bez kleju, układa się je bezpośrednio na świeżą emulsję. Należy zachować zakład o szerokości ok. 10-15 cm w miejscach łączenia pasów.
Krok 4: Impregnacja i stabilizacja
Po rozłożeniu siatki zaleca się naniesienie cienkiej warstwy emulsji na wierzch (jeśli instrukcja producenta siatki tak wskazuje), aby zapewnić pełne przesycenie geosyntetyku i doskonałe połączenie z nową warstwą ścieralną asfaltu. Zapobiega to przesuwaniu się zbrojenia podczas wbudowywania mieszanki mineralno-asfaltowej.
Krok 5: Ułożenie warstwy ścieralnej
Ostatnim etapem jest ułożenie nowej warstwy asfaltu. Temperatura mieszanki musi być zgodna z kartą techniczną siatki (siatki szklane są odporne na temperatury rzędu 200°C, co pozwala na pracę z asfaltem lany i betonem asfaltowym). Nowa warstwa powinna mieć grubość minimum 4-5 cm po zagęszczeniu, aby zapewnić właściwą ochronę zbrojenia i trwałość konstrukcji.
Zalety systemowego rozwiązania
Zastosowanie geozbrojenia wraz z profesjonalną chemią bitumiczną pozwala na wydłużenie czasu eksploatacji drogi nawet o 300%. Dzięki rozproszeniu naprężeń, spękania nie pojawiają się na powierzchni, co blokuje dostęp wody do niższych warstw konstrukcyjnych, eliminując tym samym główną przyczynę degradacji nawierzchni po zimie.
