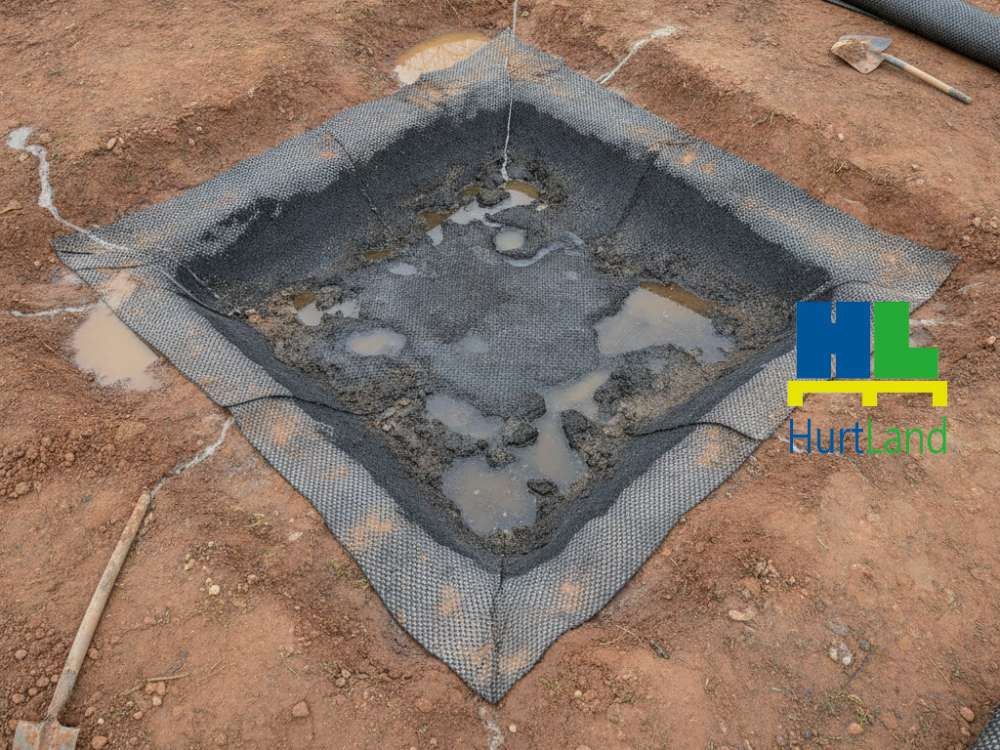

Zalety zastosowania maty bentonitowej w budowie oczka wodnego
Zastosowanie maty bentonitowej (GCL) stanowi skuteczną alternatywę dla tradycyjnych folii PVC czy membran EPDMFolia EPDM to membrana wykonana z syntetycznego kauczuku etylenowo‑propylenowo‑dienowego, cechująca się wysoką elastycznością, odpornością na działanie promieniowania UV, ozonu, wilgoci i dużych wahań temperatury, np. Membrana EPDM Firestone. Jest to geokompozytGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. składający się z warstw geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. i tkaniny polipropylenowej, pomiędzy którymi umieszczony jest granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin.. Pod wpływem kontaktu z wodą bentonit pęcznieje, tworząc nieprzepuszczalną barierę żelową. Główną zaletą tej technologii jest zdolność do samouszczelniania w przypadku drobnych przebić mechanicznych, co eliminuje problem nieszczelności często spotykany w zbiornikach foliowych.
Niezbędne narzędzia i materiały
Do prawidłowego wykonania hydroizolacji bentonitowej należy przygotować odpowiednie zaplecze techniczne:
- Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. – dobrana do powierzchni zbiornika z uwzględnieniem zakładów.
- Granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. lub pasta bentonitowaNajprostszy sposób na pastę bentonitową to połączenie granulatu bentonitowego z wodą w stosunku masowym około 1:2–1:3. Dzięki temu uzyskasz gęstą, jednorodną konsystencję gotową do aplikacji uszczelniającej lub do płuczki wiertniczej. – do uszczelniania połączeń i przejść szczelnych.
- Nóż dekarski – do przycinania maty.
- Zagęszczarka mechaniczna lub ręczny ubijak – do przygotowania podłoża.
- Ziemia, piasek lub żwir – jako warstwa dociskowa (min. 30 cm).
- Grabie i łopaty – do profilowania dna.
Przygotowanie podłoża pod hydroizolację
Trwałość i szczelność oczka wodnego zależą od staranności przygotowania niecki. Należy wykonać następujące czynności:
- Wykopanie niecki o odpowiednim nachyleniu skarp (optymalnie 1:2 lub 1:3).
- Usunięcie z dna i ścianek wszelkich ostrych przedmiotów, takich jak kamienie, korzenie czy gruz, które mogłyby przerwać ciągłość maty przed jej spęcznieniem.
- Wyrównanie powierzchni i jej zagęszczenie. Podłoże powinno być stabilne i gładkie.
- Wykonanie niewielkiego rowka kotwiącego na koronie stawu, w którym zostanie wywinięta krawędź maty.
Układanie maty bentonitowej krok po kroku
Montaż maty musi odbywać się w warunkach bezdeszczowych, aby uniknąć przedwczesnego pęcznienia bentonitu. Proces przebiega według poniższego schematu:
Rozkładanie arkuszy rozpoczyna się od najwyższego punktu skarp, kierując się ku dnu. Arkusze należy układać stroną geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. (zazwyczaj ciemniejszą lub oznaczoną przez producenta) w stronę podłoża, a stroną tkaniny do góry.
Kluczowe jest zachowanie zakładów o szerokości od 15 cm do 30 cm. Miejsca styków powinny być przesunięte względem siebie, aby uniknąć kumulacji połączeń w jednym punkcie. Każdy zakład należy dodatkowo uszczelnić, wsypując pomiędzy warstwy granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. w ilości ok. 0,4 - 0,8 kg na metr bieżący spoiny.
W miejscach, gdzie mata styka się z elementami betonowymi lub rurami, stosuje się pastę bentonitową oraz dodatkowe pasy maty w celu zapewnienia pełnej szczelności systemu.
Wykonanie warstwy dociskowej
Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. wymaga odpowiedniego obciążenia, aby proces pęcznienia przebiegał prawidłowo i tworzył szczelną barierę. Bez warstwy dociskowej bentonit swobodnie wypłynie do wody zamiast uszczelnić strukturę maty.
Bezpośrednio po ułożeniu maty, należy przykryć ją warstwą czystej ziemi, piasku lub drobnego żwiru o grubości minimum 30 cm. Materiał ten należy nasypywać ostrożnie, aby nie przesunąć ułożonych arkuszy. Dopiero po ułożeniu warstwy dociskowej można przystąpić do powolnego napełniania oczka wodą.
Parametry techniczne mat bentonitowych
Poniższa tabela przedstawia standardowe właściwości materiału stosowanego przy budowie naturalnych zbiorników wodnych:
| Parametr | Wartość typowa |
|---|---|
| Masa bentonitu na m² | 4000 g - 5000 g |
| Współczynnik filtracji (k) | ok. 5 x 10⁻¹¹ m/s |
| Grubość maty | 6 mm - 10 mm |
| Wytrzymałość na rozciąganie | min. 10 kN/m |
Konserwacja i trwałość rozwiązania
Oczko wodne uszczelnione matą bentonitowąMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. jest rozwiązaniem na dziesięciolecia. Ze względu na naturalne pochodzenie materiału, izolacja jest odporna na procesy starzenia oraz niskie temperatury. W przeciwieństwie do folii, mata nie kruszeje pod wpływem promieni UV, ponieważ znajduje się pod warstwą gruntu. W przypadku stwierdzenia ubytku wody wynikającego z mechanicznego uszkodzenia dna (np. wbicie pala), naprawa następuje często samoczynnie poprzez migrację żelu bentonitowego w miejsce nieszczelności.
