Definicja i rola urządzeń dylatacyjnych w budownictwie mostowym
Urządzenia dylatacyjne stanowią kluczowy element konstrukcyjny obiektów mostowych, którego głównym zadaniem jest zapewnienie ciągłości nawierzchni przy jednoczesnym umożliwieniu swobodnych przemieszczeń końców ustroju nośnego. Przemieszczenia te wynikają z oddziaływań termicznych (rozszerzalność cieplna materiałów), pełzania i skurczu betonu, a także obciążeń dynamicznych generowanych przez ruch kołowy.
Prawidłowo zaprojektowana i wykonana dylatacja musi spełniać szereg rygorystycznych wymogów technicznych, do których należą: szczelność (ochrona podpór przed korozją), zapewnienie komfortu przejazdu, niski poziom emisji hałasu oraz trwałość eksploatacyjna. Dobór odpowiedniego rodzaju dylatacji jest ściśle skorelowany z przewidywanym zakresem ruchów dylatacyjnych, wyrażanym w milimetrach.
Dylatacje bitumiczne (przekrycia blokowe)
Dylatacje bitumiczne, często określane mianem dylatacji "cichych", są stosowane najczęściej przy małych i średnich przemieszczeniach (zazwyczaj do +/- 25-30 mm). Konstrukcja ta opiera się na elastycznej masie asfaltowo-polimerowej wypełniającej szczelinę dylatacyjną.
W procesie technologicznym tworzenia dylatacji bitumicznych kluczowe znaczenie mają specjalistyczne materiały uszczelniające:
- Sznur dylatacyjnySznur dylatacyjny gwarantuje trwałość i elastyczność spoin, zapobiegając pękaniu uszczelniaczy i ograniczając ich zużycie. To niezbędny element profesjonalnego zabezpieczania szczelin w konstrukcjach betonowych. Dowiedz się, jak dobrać parametry sznura, by zapewnić dylatacjom pełną funkcjonalność. : Jest to niezbędny element wypełniający, który umieszcza się w szczelinie przed aplikacją masy zalewowej. Sznur dylatacyjnySznur dylatacyjny gwarantuje trwałość i elastyczność spoin, zapobiegając pękaniu uszczelniaczy i ograniczając ich zużycie. To niezbędny element profesjonalnego zabezpieczania szczelin w konstrukcjach betonowych. Dowiedz się, jak dobrać parametry sznura, by zapewnić dylatacjom pełną funkcjonalność. pełni funkcję ogranicznika głębokości i zapobiega trójstronnemu przyleganiu masy bitumicznej, co jest warunkiem koniecznym dla zachowania jej właściwości elastycznych.

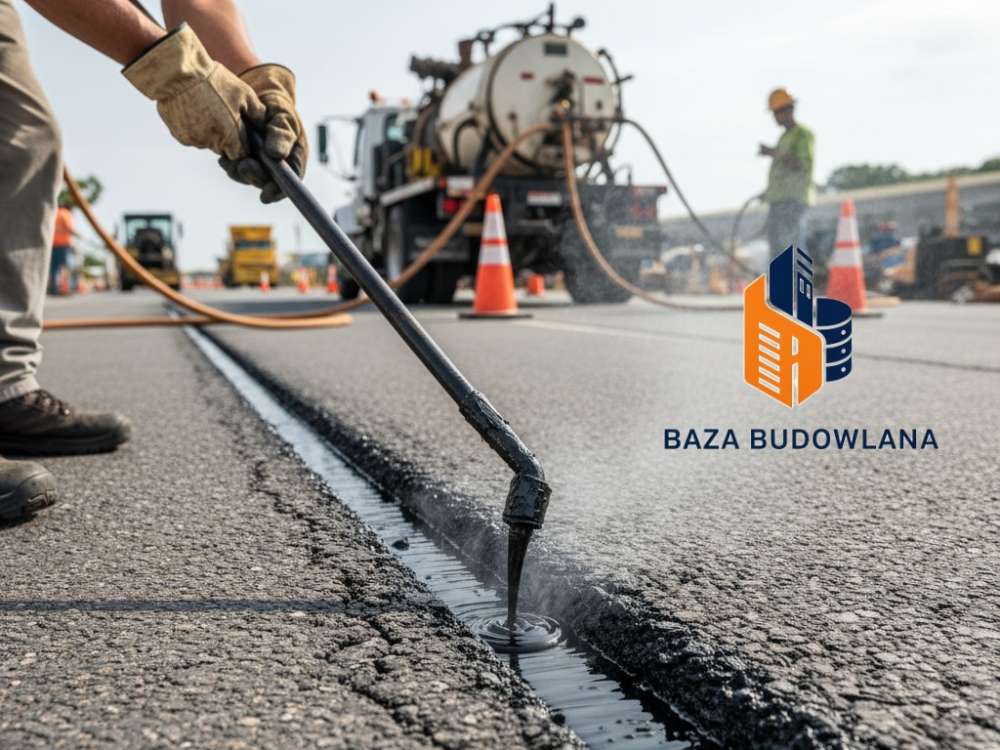

- Zalewa na gorącoZalewa bitumiczna to rodzaj masy bitumicznej, materiał stosowany w budownictwie drogowym i hydrotechnicznym do uszczelniania i wypełniania szczelin, pęknięć oraz innych uszkodzeń w nawierzchniach asfaltowych i betonowych. Jest to masa składająca się z asfaltu, wypełniaczy mineralnych (np. piasek, mączka kamienna) oraz dodatków modyfikujących. Zalewa bitumiczna charakteryzuje się wysoką lepkością i elastycznością, co pozwala jej na skuteczne wnikanie w szczeliny i trwałe wypełnienie ich. Typowe zastosowanie zalewy bitumicznej, to uszczelnianie dylatacji, przerw i szwów drogowych w asfalcie i nawierzchniach drogowych.: Określana również jako asfaltowa masa zalewowa na gorąco, stanowi rdzeń dylatacji. Jest to materiał o wysokiej sprężystości powrotnej, odporny na działanie czynników atmosferycznych i starzenie. Jej zadaniem jest przejmowanie odkształceń bez utraty spójności i szczelności.

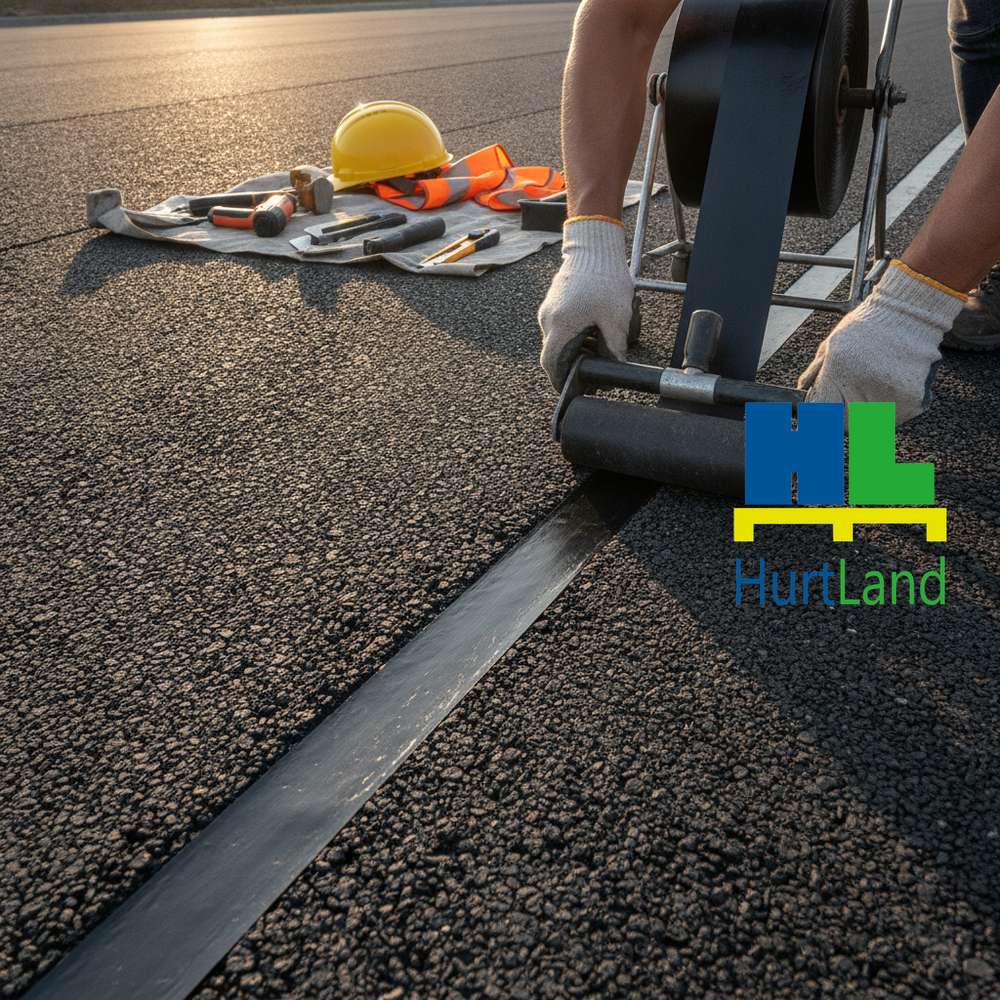

- Taśma bitumicznaTaśma bitumiczna to rodzaj taśmy klejącej i uszczelniającej, która jest wykonana z tkaniny lub papieru powlekanego masą bitumiczną. Jest używana do uszczelniania i naprawy dachów, rur, okien i innych powierzchni. drogowa: Wykorzystywana jest do uszczelnienia styku pomiędzy konstrukcją dylatacji a przyległą nawierzchnią asfaltową. Taśma bitumicznaTaśma bitumiczna to rodzaj taśmy klejącej i uszczelniającej, która jest wykonana z tkaniny lub papieru powlekanego masą bitumiczną. Jest używana do uszczelniania i naprawy dachów, rur, okien i innych powierzchni. drogowa zapobiega wnikaniu wody w głąb struktury nawierzchni na połączeniu technologicznym, co znacząco wydłuża żywotność całego węzła dylatacyjnego.
Dylatacje palczaste
Dylatacje palczaste zaliczane są do grupy urządzeń powierzchniowych. Ich nazwa pochodzi od charakterystycznego kształtu stalowych płyt, które przypominają zazębiające się palce. Taka konstrukcja pozwala na zachowanie ciągłości podparcia kół pojazdu, co minimalizuje wstrząsy i hałas.
Główne cechy dylatacji palczastych:
- Zakres ruchów: Stosowane przy średnich i dużych przemieszczeniach (od 40 do nawet 250 mm).
- Konstrukcja: Składają się z dwóch stalowych płyt zamocowanych do konstrukcji przęsła i przyczółka. Pod stalowymi elementami montuje się system odwodnienia (rynny elastomerowe), odprowadzający wodę poza obręb konstrukcji wsporczej.
- Zalety: Wysoka trwałość mechaniczna oraz brak elementów gumowych bezpośrednio narażonych na ścieranie przez opony pojazdów.
Dylatacje modułowe (wielodzielne)
Dylatacje modułowe są najbardziej zaawansowanymi technologicznie urządzeniami, stosowanymi na obiektach o znacznych rozpiętościach, takich jak mosty wiszące, wantowe czy estakady autostradowe. Pozwalają one na przejmowanie niemal nieograniczonych przemieszczeń (często przekraczających 1000 mm) we wszystkich trzech kierunkach.
Struktura dylatacji modułowej opiera się na systemie belek poprzecznych i podłużnych, które dzielą całkowitą szczelinę dylatacyjną na szereg mniejszych szczelin cząstkowych. Każda z tych szczelin jest uszczelniona profilem elastomerowym. Kluczowym aspektem jest tu mechanizm sterujący, który zapewnia równomierne rozkładanie się szerokości poszczególnych szczelin podczas pracy mostu.
Porównanie parametrów technicznych różnych typów dylatacji
Poniższa tabela przedstawia syntetyczne zestawienie cech użytkowych omawianych rozwiązań:
Normy techniczne i wymagania projektowe
Projektowanie i montaż urządzeń dylatacyjnych w Polsce musi odbywać się zgodnie z obowiązującymi przepisami techniczno-budowlanymi oraz wytycznymi zarządców dróg (np. GDDKiA). Podstawowe odniesienia normowe obejmują:
- PN-EN 1337: Norma dotycząca łożysk konstrukcyjnych, często powiązana z pracą układów dylatacyjnych.
- ETAG 032: Europejskie Wytyczne do Udzielania Aprobat Technicznych dla zestawów złączy dylatacyjnych dróg (zastępowane obecnie przez dokumenty EAD).
- Krajowe specyfikacje techniczne: Określające parametry mas bitumicznych, takie jak temperatura mięknienia, penetracja oraz odporność na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. w przypadku dylatacji bitumicznych.
W procesie konserwacji i napraw dylatacji bitumicznych, szczególnie istotne jest stosowanie certyfikowanych produktów chemii budowlanej. Charakterystyka i przeznaczenie zalewy bitumicznej na gorąco wskazują na jej kluczową rolę w zapewnieniu szczelności wodnej całego obiektu, co bezpośrednio przekłada się na bezpieczeństwo pożarowe i strukturalne konstrukcji mostowej.
