Siatka z włókien szklanych i węglowych vs siatki poliestrowe i z włókna szklanego — różnice

Definicja i cel stosowania geosyntetyków w nawierzchniach bitumicznych

Zbrojenie nawierzchni asfaltowych przy użyciu geosyntetyków to zaawansowana metoda inżynieryjna, której nadrzędnym celem jest zwiększenie trwałości konstrukcji drogowej poprzez poprawę jej właściwości mechanicznych. Głównym zadaniem siatek pod asfalt jest przejmowanie naprężeń rozciągających, które powstają w warstwach bitumicznych pod wpływem obciążeń ruchem oraz zmian termicznych. Dzięki implementacji odpowiedniego zbrojenia możliwe jest znaczące opóźnienie propagacji spękań odbitych, redukcja koleinowania oraz zwiększenie odporności zmęczeniowej nawierzchni.

Współczesna inżynieria komunikacyjna klasyfikuje siatki zbrojące głównie na podstawie surowca, z którego zostały wykonane, co bezpośrednio determinuje ich parametry techniczne i zakres stosowania. Rozróżniamy przede wszystkim siatki z włókien szklanych, węglowych oraz poliestrowych.

Charakterystyka materiałowa: Siatki z włókien szklanych i węglowych

Siatki z włókien szklanych

Siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR. charakteryzuje się bardzo wysokim modułem sprężystości oraz niską wydłużalnością (zazwyczaj poniżej 3-4%). Jest to materiał niepalny i odporny na wysokie temperatury (topnienie powyżej 800°C), co sprawia, że jest idealny do pracy z gorącą masą bitumiczną o temperaturze przekraczającej 160°C. Siatki te są zazwyczaj powlekane polimerem lub bitumem, aby zapewnić optymalną przyczepność (szczepność międzywarstwową) do warstw asfaltowych.

Siatki z włókien węglowych

Zbrojenie węglowe stanowi najbardziej zaawansowane rozwiązanie w technologii geosyntetyków drogowych. Włókna węglowe cechują się ekstremalnie wysoką wytrzymałością na rozciąganie oraz najwyższym modułem Younga wśród omawianych materiałów. Zastosowanie siatek węglowych pozwala na zredukowanie grubości warstw asfaltowych przy zachowaniu tej samej nośności. Są one szczególnie rekomendowane w miejscach o ekstremalnym natężeniu ruchu, takich jak pasy startowe lotnisk, terminale kontenerowe czy główne arterie komunikacyjne o dużym udziale pojazdów ciężkich.

Charakterystyka siatek poliestrowych

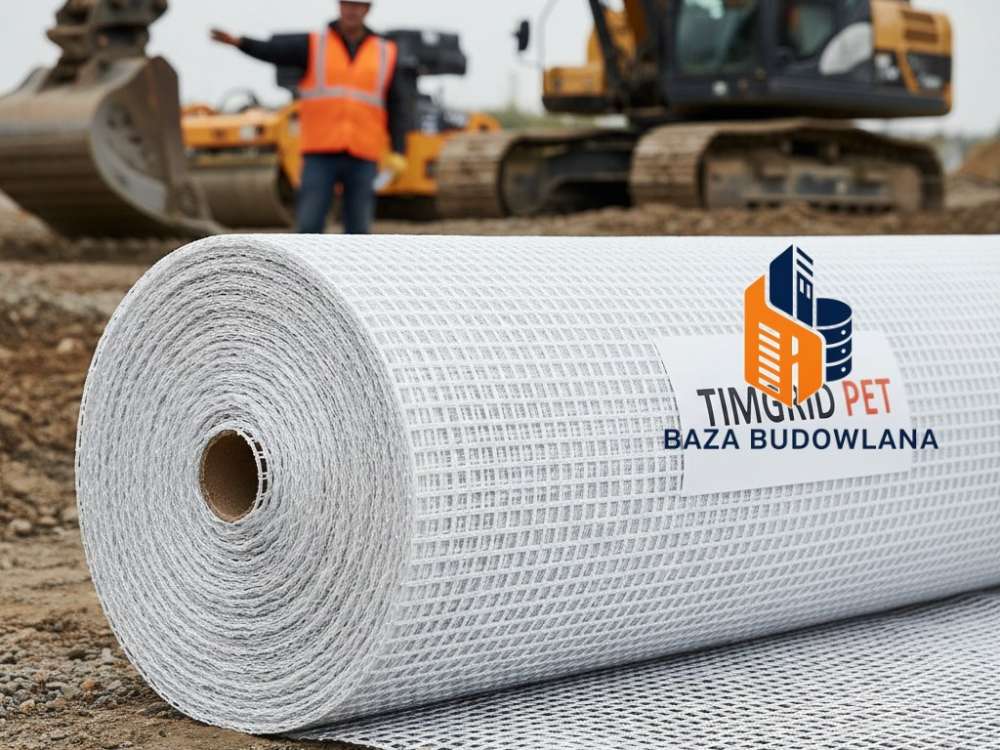

Siatka poliestrowahttps://www.technologie-budowlane.com/hurtownia/website/siatka-poliestrowa_produkt-1773831875752-350.html (PET) to elastyczne rozwiązanie zbrojące, które wyróżnia się dużą odpornością na uszkodzenia mechaniczne podczas montażu oraz doskonałą odpornością chemiczną. W przeciwieństwie do włókna szklanego, poliester ma wyższą wydłużalność przy zerwaniu (zazwyczaj od 10% do 15%). Ta cecha pozwala na lepszą współpracę z podłożami o mniejszej stabilności, gdzie wymagana jest pewna podatność zbrojenia.

Warto zauważyć, że siatki poliestrowe często występują w formie kompozytów, zintegrowanych z cienką włókniną. Włóknina ta, po nasączeniu bitumem, pełni funkcję warstwy izolującej i uszczelniającej (SAMI – Stress Absorbing Membrane Interlayer), co dodatkowo chroni niższe warstwy konstrukcji przed infiltracją wody.

Analiza porównawcza parametrów technicznych

Wybór między siatką szklaną, węglową a poliestrową zależy od specyfiki projektu oraz oczekiwanego mechanizmu wzmocnienia. Poniższa tabela przedstawia zestawienie kluczowych parametrów technicznych:

Kryteria wyboru zbrojenia i mechanizmy działania

Przy doborze materiału należy kierować się stanem technicznym istniejącej nawierzchni oraz rodzajem przewidywanych spękań. Wyróżniamy dwa główne podejścia:

• Wzmocnienie sztywne (Siatka szklana/węglowa): Stosowane w celu przejęcia naprężeń i ograniczenia odkształceń. Dzięki wysokiej sztywności materiały te zaczynają pracować już przy minimalnych przemieszczeniach warstw bitumicznych. Jest to rozwiązanie dedykowane do zapobiegania koleinom i pęknięciom zmęczeniowym na sztywnych podbudowach.
• Wzmocnienie elastyczne (Siatka poliestrowahttps://www.technologie-budowlane.com/hurtownia/website/siatka-poliestrowa_produkt-1773831875752-350.html): Skuteczne w przypadku nawierzchni o mniejszej nośności, gdzie występują duże ugięcia. Poliester dzięki większej wydłużalności lepiej adaptuje się do pracy dynamicznej podłoża, redukując ryzyko pęknięć spowodowanych ruchami termicznymi płyt betonowych (w przypadku nakładek asfaltowych na betonie).

W procesie przygotowania podłoża kluczowe jest zapewnienie czystości oraz wykonanie odpowiedniego skropienia emulsją bitumiczną. Ilość emulsji musi być precyzyjnie dobrana, aby zapewnić pełne nasączenie siatki oraz wiązanie z nową warstwą ścieralną lub wiążącą.

Normy techniczne i wymagania jakościowe

Wszystkie stosowane geosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. do zbrojenia nawierzchni asfaltowych muszą spełniać wymagania określone w normie PN-EN 15381: "GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. – Właściwości wymagane w odniesieniu do wyrobów stosowanych w nawierzchniach drogowych i asfaltowych". Norma ta definiuje systemy oceny i weryfikacji stałości właściwości użytkowych oraz wymagania dotyczące takich parametrów jak:

1. Wytrzymałość na rozciąganie (wzdłuż i wszerz).
2. Wydłużenie przy maksymalnym obciążeniu.
3. Odporność na uszkodzenia instalacyjne (badana metodą przesiewania kruszywa).
4. Stabilność cieplna materiału.

Ponadto, kluczowym dokumentem pomocniczym w Polsce są Wytyczne Techniczne (WT-4), które precyzują warunki odbioru robót drogowych z wykorzystaniem siatek wzmacniających.
