Zakres usługi diagnostyki fundamentów
Kompleksowa diagnostyka fundamentów metodami nieniszczącymi (NDT – Non-Destructive Testing) stanowi kluczowy etap oceny stanu technicznego obiektów budowlanych. Usługa obejmuje precyzyjne rozpoznanie układu zbrojenia, wykrywanie wad wewnętrznych struktury betonowej oraz ocenę ciągłości i jednorodności fundamentów bez konieczności wykonywania uciążliwych odkrywek czy odiertów. Dzięki zastosowaniu zaawansowanych technologii, możliwe jest zidentyfikowanie pustek, rozwarstwień oraz stref o obniżonej wytrzymałości, co ma krytyczne znaczenie przy planowaniu nadbudowy, modernizacji lub naprawy obiektu.
W ramach diagnostyki realizowane są badania pozwalające na:
- Precyzyjne lokalizowanie prętów zbrojeniowych oraz określanie grubości otuliny betonowej.
- Wykrywanie anomalii wewnątrz struktury fundamentu, takich jak pęknięcia, kawerny czy wtrącenia gruntowe.
- Weryfikację geometrii fundamentów (głębokość, szerokość ław i stóp).
- Ocenę stanu korozyjnego zbrojenia oraz wilgotności przegród.
- Wyznaczenie parametrów wytrzymałościowych betonu w korelacji z metodami sklerometrycznymi (np. młotkiem Schmidta).
Zastosowane metody badawcze i technologie
W procesie diagnostycznym wykorzystuje się synergię trzech uzupełniających się technologii, co gwarantuje najwyższą dokładność wyników:
| Metoda badawcza | Zastosowanie główne | Główne zalety |
|---|---|---|
| GPR (Georadar) | Skanowanie struktury betonu i podłoża gruntowego. | Duży zasięg głębokości, wykrywanie instalacji i pustek. |
| Profometr (Metoda magnetyczna) | Precyzyjne mapowanie zbrojenia i pomiar otuliny. | Wysoka rozdzielczość, określanie średnicy prętów. |
| Badanie ultradźwiękowe | Ocena jednorodności i wykrywanie defektów wewnętrznych. | Wykrywanie mikropęknięć i ocena jakości betonu. |
Przebieg procesu diagnostycznego
Proces badania jest realizowany zgodnie ze ściśle określonymi procedurami inżynierskimi, co zapewnia powtarzalność i wiarygodność pomiarów:
- Analiza dokumentacji i wizja lokalna: Zapoznanie się z projektem konstrukcyjnym oraz przygotowanie powierzchni fundamentów do skanowania (oczyszczenie, osuszenie).
- Skanowanie powierzchniowe (GPR): Wykonanie siatki pomiarowej i zebranie danych o strukturze wewnętrznej oraz ewentualnych instalacjach przebiegających w fundamencie.
- Szczegółowe badanie zbrojenia: Wykorzystanie profometru do precyzyjnego naniesienia układu prętów na lico betonu.
- Pomiary ultradźwiękowe: Punktowe lub liniowe badanie prędkości fali ultradźwiękowej w celu wykrycia ukrytych wad materiałowych.

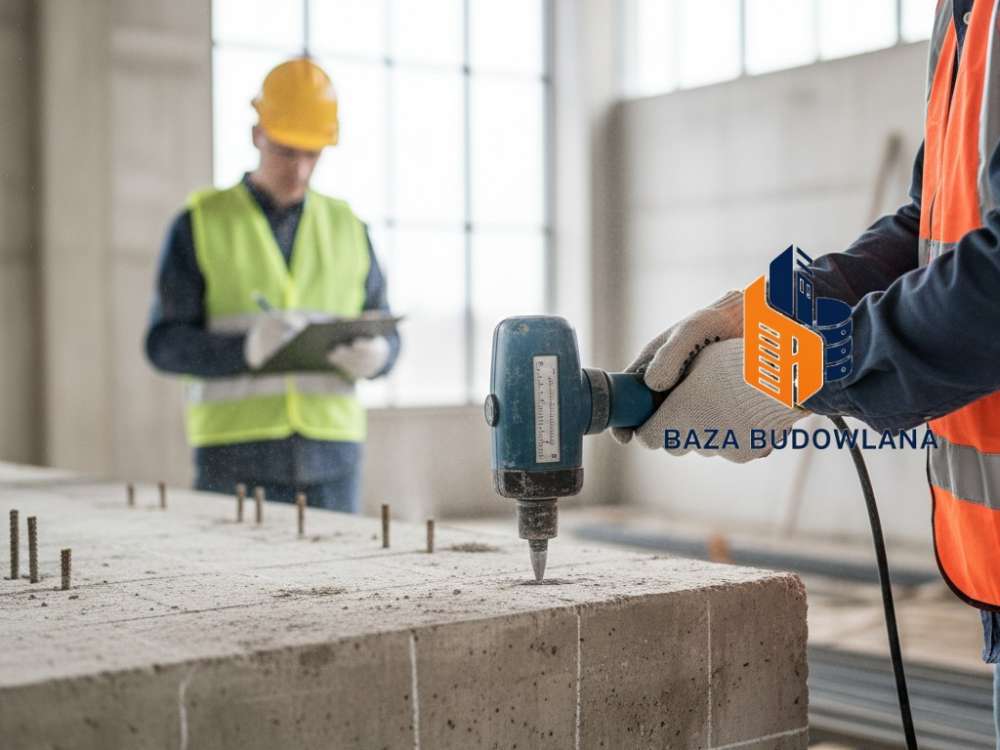

- Opcjonalne badania uzupełniające: Wykonanie pomiarów twardości betonu metodą sklerometrycznąBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. dla uzyskania pełnego obrazu wytrzymałości charakterystycznej.
Szacowany czas trwania usługi
Czas realizacji zlecenia jest uzależniony od wielkości obiektu, dostępności fundamentów oraz stopnia skomplikowania konstrukcji. Orientacyjne czasy pracy przedstawiają się następująco:
- Prace in-situ (na budowie): Od 4 do 8 godzin roboczych dla standardowego domu jednorodzinnego lub wydzielonej sekcji fundamentów obiektu przemysłowego.
- Analiza danych i opracowanie wyników: Od 3 do 5 dni roboczych od zakończenia pomiarów terenowych.
- Ekspresowa diagnoza: W przypadkach awaryjnych wstępne wyniki (np. lokalizacja zbrojenia przed wierceniem) są dostępne bezpośrednio po wykonaniu skanowania.
Co wchodzi w skład usługi
Finalnym produktem usługi jest kompleksowa dokumentacja techniczna, która stanowi podstawę do dalszych prac projektowych lub ekspertyz budowlanych. Pakiet obejmuje:
- Raport z badań: Szczegółowe opracowanie zawierające opisy zastosowanych metod oraz interpretację uzyskanych wyników.
- Mapy rozkładu zbrojenia: Czytelne schematy graficzne z naniesionymi prętami, ich rozstawem oraz grubością otuliny.
- Profile georadarowe: Wykresy (radargramy) przedstawiające przekroje przez strukturę fundamentu z zaznaczonymi anomaliami.
- Dokumentacja fotograficzna: Zdjęcia z miejsc pomiarowych z naniesionymi oznaczeniami fizycznymi na elementach konstrukcji.
- Rekomendacje inżynierskie: Wstępne zalecenia dotyczące konieczności wykonania ewentualnych napraw lub wzmocnień.
