Geosyntetyki w stabilizacji gruntu

Nowoczesne materiały geosyntetyczne w kontekście optymalizacji procesów logistycznych i stabilizacji gruntu

Współczesna inżynieria lądowa stoi przed wyzwaniem pogodzenia rosnących wymagań konstrukcyjnych z koniecznością optymalizacji kosztów i czasu realizacji inwestycji. Tradycyjne metody stabilizacji podłoża, oparte na głębokiej wymianie gruntu, stają się coraz częściej niewydolne pod względem logistycznym i materiałowym. Odpowiedzią na te problemy jest szerokie zastosowanie geosyntetyków – polimerowych produktów budowlanych, które rewolucjonizują podejście do wzmacniania infrastruktury transportowej i przemysłowej.

Definicja i klasyfikacja geosyntetyków

Zgodnie z normą PN-EN ISO 10318, geosyntetykGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. to ogólny termin opisujący produkt, którego co najmniej jeden z komponentów jest wykonany z syntetycznego lub naturalnego polimeru, mający postać arkusza, paska lub struktury trójwymiarowej. Produkty te znajdują zastosowanie w kontakcie z gruntem lub innymi materiałami w geotechnice i inżynierii lądowej.

Podstawowy podział geosyntetyków obejmuje:

GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.: płaskie wyroby przepuszczalne, wytwarzane z włókien polimerowych (polipropylenowych lub poliestrowych) łączonych mechanicznie (igłowanie), termicznie (zgrzewanie) lub chemicznie.
GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne.: materiały powstające w procesie tkania, charakteryzujące się wysoką wytrzymałością na rozciąganie przy stosunkowo niskim wydłużeniu.
GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska.: struktury o otwartych oczkach, przeznaczone głównie do zbrojenia i stabilizacji kruszyw poprzez mechaniczne blokowanie ziaren.
GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu.: bariery nieprzepuszczalne, stosowane do hydroizolacji i ochrony środowiska przed migracją zanieczyszczeń.
GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych.: połączenia co najmniej dwóch rodzajów geosyntetyków w celu uzyskania wielofunkcyjności (np. drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. połączony z separacją).

Analiza problemu: Niewydolność tradycyjnych procesów logistycznych

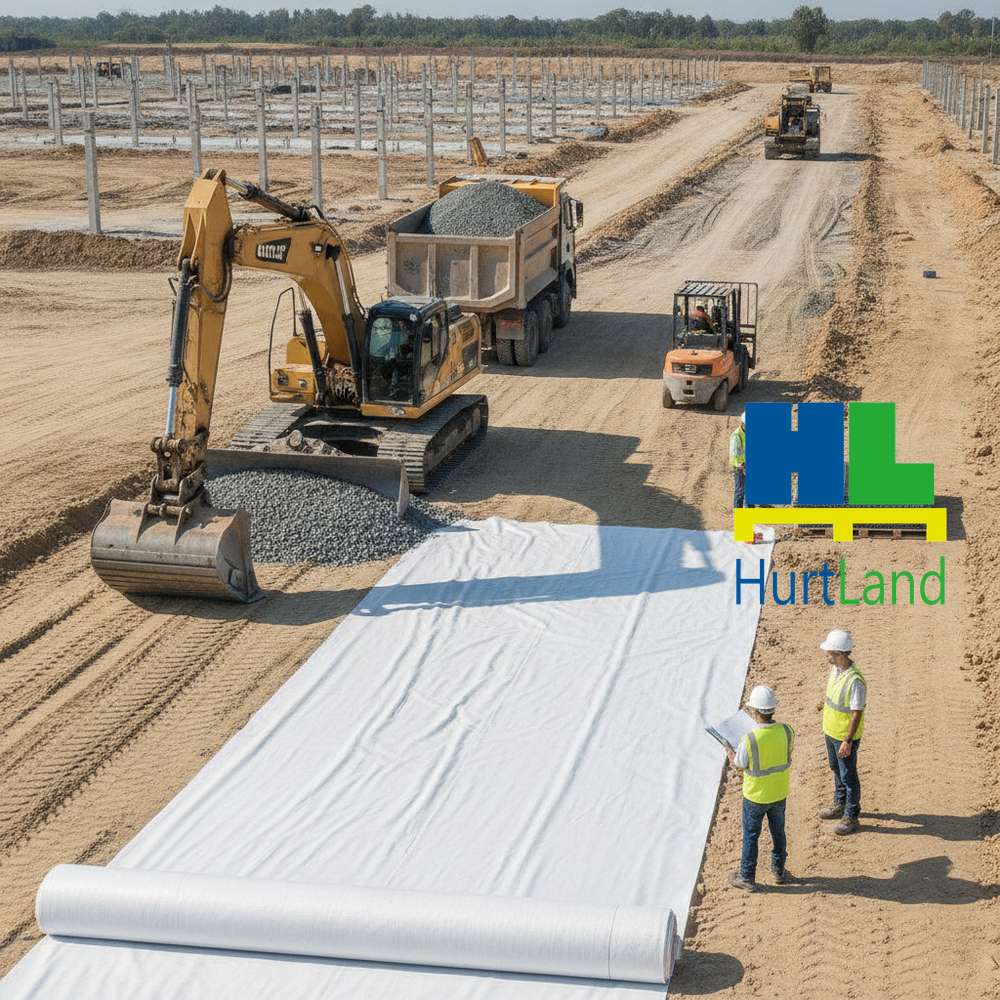

W tradycyjnym modelu budownictwa drogowego i kubaturowego, napotkanie gruntów słabonośnych wiąże się z koniecznością ich wywozu i zastąpienia kruszywem dowiezionym z kopalni. Generuje to ogromne obciążenie logistyczne, objawiające się wzmożonym ruchem ciężarowym, degradacją lokalnych dróg oraz wydłużeniem harmonogramu prac. Innowacyjne podejście do stabilizacji gruntu z wykorzystaniem geosyntetyków pozwala na redukcję grubości warstw konstrukcyjnych, co bezpośrednio przekłada się na mniejsze zapotrzebowanie na materiały naturalne i optymalizację łańcucha dostaw.

Zastosowanie geosyntetyków w inżynierii

Funkcje pełnione przez geosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. są kluczowe dla trwałości obiektów budowlanych. W tabeli poniżej przedstawiono główne obszary zastosowań oraz pełnione role techniczne:

Funkcja techniczna	Rodzaj materiału	Główne zastosowanie
Separacja	GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne., geotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne.	Zapobieganie mieszaniu się różnych warstw konstrukcyjnych podłoża.
Zbrojenie (Wzmocnienie)	GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska., geotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne.	Przejmowanie naprężeń rozciągających i zwiększenie nośności nasypów.
Filtracja	GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.	Zatrzymywanie cząstek gruntu przy jednoczesnym swobodnym przepływie wody.
DrenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.	GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe	Odprowadzanie nadmiaru wody z konstrukcji ziemnych.
Ochrona (Uszczelnienie)	GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu., maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi.	Izolacja fundamentów, składowisk odpadów i zbiorników wodnych.

Normy techniczne i wymagania jakościowe

Stosowanie geosyntetyków w Unii Europejskiej regulowane jest przez szereg zharmonizowanych norm, które określają właściwości wymagane dla konkretnych zastosowań. Do najważniejszych należą:

PN-EN 13249: Właściwości wymagane w odniesieniu do wyrobów stosowanych do budowy dróg i innych powierzchni obciążonych ruchem.
PN-EN 13250: Wymagania dla wyrobów stosowanych do budowy dróg kolejowych.
PN-EN 13251: Wymagania przy budowie rurociągów i tuneli.
PN-EN 13253: Wymagania w pracach chroniących przed erozją.

Parametry takie jak wytrzymałość na rozciąganie (EN ISO 10319), odporność na przebicie statyczne CBR (EN ISO 12236) czy wodoprzepuszczalność w płaszczyźnie prostopadłej (EN ISO 11058) muszą być każdorazowo potwierdzone Deklaracją Właściwości Użytkowych (DoP) oraz znakiem CE.

Innowacje w stabilizacji podłoża a logistyka budowy

Wprowadzenie geosiatki o sztywnych węzłachGeosiatka o sztywnych węzłach do gruntu to rodzaj geosyntetyku, który jest stosowany do wzmocnienia i stabilizacji podłoża. Wykonana jest z wytrzymałych włókien polipropylenowych lub poliestrowych, które są połączone ze sobą w sztywne węzły. do konstrukcji nawierzchni pozwala na tzw. "efekt uwięzienia" kruszywa. Dzięki temu mechanizmowi, parametry nośności warstwy o mniejszej grubości są tożsame z grubszą warstwą niezbrojoną. Z perspektywy logistyki budowlanej oznacza to:

Redukcję kosztów transportu kruszywa o 30-50%.
Zmniejszenie śladu węglowego inwestycji.
Możliwość prowadzenia prac w trudnych warunkach atmosferycznych.
Znaczne przyspieszenie frontu robót dzięki eliminacji czasochłonnej wymiany gruntu.

FAQ — Najczęściej zadawane pytania

Jaka jest główna różnica między geowłókniną a geotkaniną?

Główna różnica tkwi w strukturze i właściwościach mechanicznych. GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. są materiałami o strukturze nieuporządkowanej (włóknina), co zapewnia doskonałe właściwości filtracyjne i separacyjne. GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. natomiast powstają w procesie tkania, co nadaje im wysoką wytrzymałość przy małym wydłużeniu, czyniąc je idealnymi do zbrojenia i wzmacniania słabonośnego podłoża.

Czy geosyntetyki są odporne na czynniki chemiczne w gruncie?

Tak, większość geosyntetyków produkowana jest z polipropylenu (PP) lub poliestru (PET), które wykazują wysoką odporność na działanie kwasów, zasad oraz mikroorganizmów powszechnie występujących w gruncie. Specyficzna odporność chemiczna powinna być jednak każdorazowo dobierana na podstawie projektu i specyfikacji materiałowej, szczególnie w przypadku gruntów zanieczyszczonych.

W jaki sposób geosiatka poprawia nośność drogi?

GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. działa poprzez mechanizm blokowania ziaren kruszywa w swoich oczkach. Tworzy się wówczas warstwa kompozytowa o zwiększonej sztywności, która lepiej rozkłada obciążenia pionowe od kół pojazdów na szerszą powierzchnię podłoża, redukując tym samym osiadania i ryzyko powstania kolein.

Jakie normy regulują parametry geosyntetyków w Polsce?

Podstawowe znaczenie mają normy z serii PN-EN (np. PN-EN 13249 dla dróg). Określają one metody badań parametrów fizycznych, mechanicznych i hydraulicznych, które producent musi zadeklarować w dokumentacji technicznej wyrobu.

Czy zastosowanie geosyntetyków wpływa na koszty inwestycji?

Choć sam zakup materiałów geosyntetycznych stanowi dodatkowy koszt, w ujęciu całkowitym inwestycja zazwyczaj staje się tańsza. Wynika to z oszczędności na ilości potrzebnego kruszywa, redukcji kosztów transportu, skrócenia czasu pracy sprzętu oraz wydłużenia trwałości samej konstrukcji.
