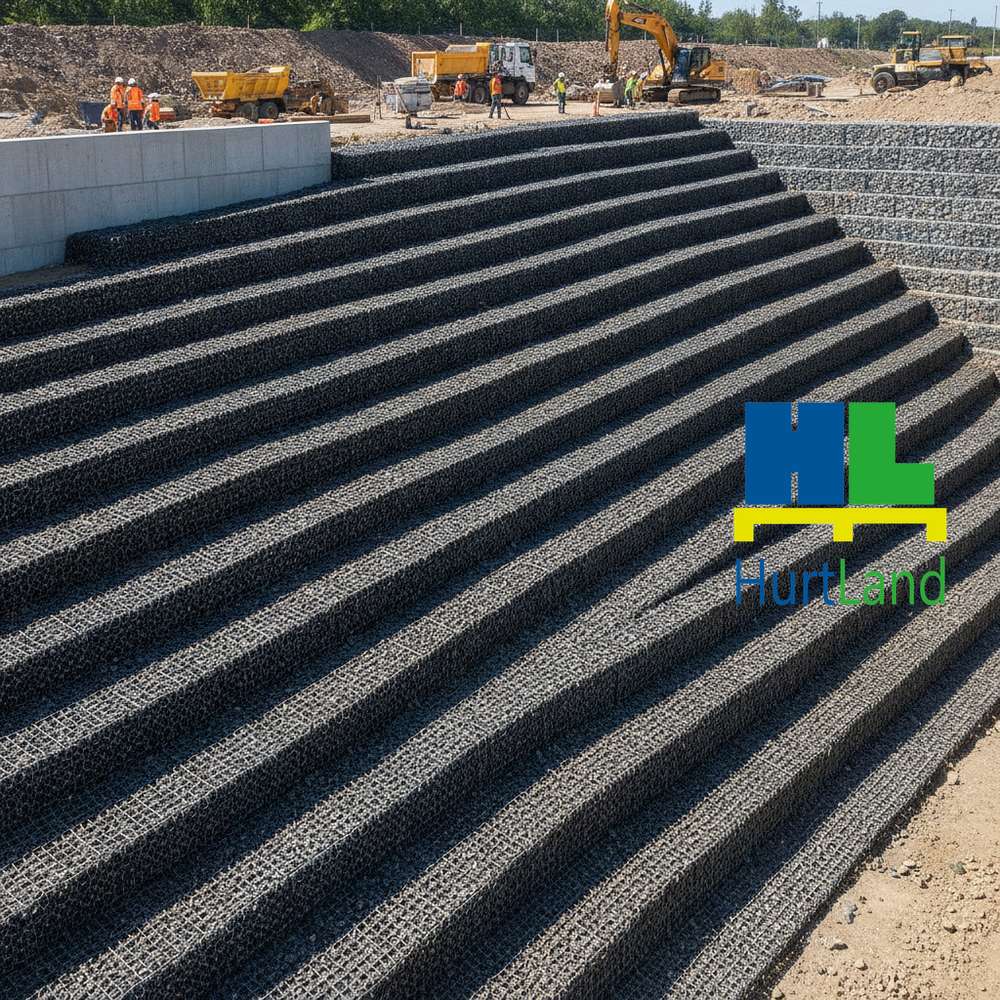

Zbrojenie skarpy georusztami — kiedy wygrywa z murem oporowym czy gabionami

Wprowadzenie do konstrukcji oporowych i systemów zbrojenia gruntu

Zapewnienie długofalowej stateczności skarp oraz uzyskanie odpowiedniej nośności podłoża stanowią jedne z najbardziej kluczowych wyzwań w nowoczesnym budownictwie lądowym i hydrotechnicznym. Tradycyjne metody, oparte na masywnych konstrukcjach oporowych, takich jak mury betonowe typu L i T czy kosze gabionowe, są sukcesywnie uzupełniane lub zastępowane przez systemy gruntu zbrojonego geosyntetykami. Wybór optymalnej technologii wymaga dogłębnej analizy warunków gruntowo-wodnych, geometrii nasypu oraz rachunku ekonomicznego inwestycji.

W inżynierii geotechnicznej zbrojenie skarpy georusztami (geosiatkami o wysokiej wytrzymałości) pozwala na formowanie stromych nachyleń, przekraczających naturalny kąt tarcia wewnętrznego gruntu. Mechanizm ten opiera się na przejmowaniu naprężeń rozciągających przez geosyntetykGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. oraz na zjawisku zazębienia kruszywa w oczkach rusztu, co prowadzi do wytworzenia kompozytu o znacznie wyższych parametrach wytrzymałościowych niż sam grunt.

Definicje i charakterystyka rozwiązań technicznych

W celu dokonania rzetelnego porównania, należy zdefiniować podstawowe systemy stosowane przy stabilizacji nasypów i zboczy:

• GeorusztyGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. (GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. zbrojące): Płaskie struktury polimerowe (poliestrowe, polipropylenowe lub polietylenowe) o sztywnych węzłach i dużych oczkach. Ich głównym zadaniem jest zbrojenie strukturalne gruntu w celu zwiększenia jego stateczności ogólnej.
• GeokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. (GeokomórkiGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu.): Przestrzenne systemy przypominające plastry miodu, służące do zamknięcia (konfinacji) gruntu wewnątrz komórek. Stosowane głównie przy ochronie przeciwerozyjnej i stabilizacji warstw wierzchnich.
• Mury oporowe prefabrykowane (L i T): Sztywne konstrukcje żelbetowe, które przenoszą parcie gruntu poprzez swoją masę oraz geometrię podstawy.
• Kosze gabionowe: Konstrukcje grawitacyjne wykonane z siatek stalowych wypełnionych kamieniem naturalnym. Charakteryzują się dużą masą i wysoką przepuszczalnością wody.

Porównanie systemów: GeorusztyGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. vs. Konstrukcje tradycyjne

Wybór między zbrojeniem geosyntetycznym a murami oporowymi zależy od wymaganej wysokości konstrukcji, dostępnego miejsca oraz budżetu. Poniższa tabela przedstawia kluczowe różnice techniczno-ekonomiczne:

Kiedy georusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. wygrywa z murem oporowym?

Zastosowanie georusztów staje się bezkonkurencyjne w kilku specyficznych scenariuszach inżynieryjnych:

1. Słabonośne podłoże i osiadania

Mury oporowe typu L i T, ze względu na swoją sztywność, są niezwykle wrażliwe na nierównomierne osiadanie gruntu. W przypadku słabego podłoża wymagają kosztownego posadowienia pośredniego (np. palowania). Zbrojenie skarpy georusztami tworzy konstrukcję podatną, która potrafi dostosować się do odkształceń podłoża bez utraty integralności strukturalnej.

2. Optymalizacja kosztów i wykorzystanie materiału miejscowego

Tradycyjne mury wymagają transportu ciężkich prefabrykatów lub betonu towarowego. W technologii gruntu zbrojonego dąży się do wykorzystania urobku z wykopów lub gruntów lokalnych, o ile spełniają one minimalne wymogi geotechniczne. Redukuje to koszty logistyczne i ślad węglowy inwestycji.

3. Wysokość i geometria skarpy

Przy bardzo wysokich nasypach (powyżej 5-6 metrów), mury oporowe stają się skomplikowane i niebezpiecznie ciężkie dla podłoża. GeorusztyGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. pozwalają na budowę konstrukcji o wysokościach sięgających kilkunastu metrów (tzw. mury z gruntu zbrojonego z licem z bloczków lub owijanym), gdzie stabilność jest zapewniona przez zakotwienie siatek głęboko w korpusie nasypu.

4. Ekologia i estetyka (Zielone ściany)

W architekturze krajobrazu i budownictwie drogowym coraz większe znaczenie ma tzw. "bioinżynieria". Skarpa zbrojona georusztem może zostać wykończona matą przeciwerozyjną i hydroobsiewem, co prowadzi do uzyskania w pełni zielonej, biologicznie czynnej powierzchni. Mur betonowy stanowi barierę wizualną i termiczną, często podatną na wandalizm (graffiti).

Zasady projektowania i normy techniczne

Projektowanie konstrukcji z gruntu zbrojonego musi opierać się na rygorystycznych obliczeniach stateczności wewnętrznej i zewnętrznej. Kluczowe jest wyznaczenie długości zakotwienia georusztu poza potencjalną płaszczyznę poślizgu.

W procesie projektowym należy uwzględnić następujące normy i wytyczne:

• Eurokod 7 (PN-EN 1997): Projektowanie geotechniczne – określa zasady obliczeń stanów granicznych nośności (STR) i użytkowalności (SLS).
• PN-EN 13251: GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. – Właściwości wymagane w odniesieniu do wyrobów stosowanych w robotach ziemnych, fundamentowaniu i konstrukcjach oporowych.
• PN-EN ISO 10319: Badanie odporności geosyntetyków na rozciąganie.
• Instrukcje ITB oraz wytyczne GDDKiA: Specyfikujące wymagania dla materiałów zbrojących w budownictwie komunikacyjnym.

Podsumowanie doboru technologii

Podsumowując, georusztyGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. wygrywają z murem oporowym wszędzie tam, gdzie kluczowa jest elastyczność konstrukcji, szybkość montażu oraz chęć uzyskania naturalnego wyglądu zbocza. Z kolei gabionyGabiony wykonane z siatki metalowej, w formie prostokątnych lub sześciennych pojemników, wypełnionych naturalnymi kamieniami, żwirem, kruszywem lub innym materiałem. pozostają rozwiązaniem preferowanym w miejscach narażonych na silną erozję wodną (np. nabrzeża rzek), gdzie wymagana jest bardzo duża masa i odporność na wymywanie. Mury prefabrykowane typu L są najskuteczniejsze przy braku miejsca na kotwienie zbrojenia (np. przy granicy działki w zabudowie gęstej), gdzie konieczne jest wykonanie pionowej bariery o minimalnej grubości.
