Georuszt dwuosiowy typu B w funkcji stabilizacyjnej — rola zbrojenia drugorzędnego

Definicja i charakterystyka georusztów dwuosiowych typu B

GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy typu B jest płaskim wyrobem geosyntetycznym o strukturze siatkowej, wytwarzanym zazwyczaj z polipropylenu (PP) w procesie ekstruzji i rozciągania w dwóch prostopadłych kierunkach. Proces ten pozwala na uzyskanie wysokiej sztywności radialnej oraz wytrzymałości na rozciąganie zarówno w kierunku podłużnym, jak i poprzecznym. Oznaczenie "typu B" w nomenklaturze technicznej często odnosi się do georusztów pełniących funkcję zbrojenia drugorzędnego lub stabilizującego w układach wielowarstwowych, takich jak materace geosyntetyczne.

Podstawowym zadaniem tego materiału nie jest przenoszenie głównych sił rozciągających (co jest domeną zbrojenia głównego, np. georusztów jednoosiowych HDPE), lecz stabilizacja mechaniczna kruszywa poprzez ograniczenie jego bocznych przesunięć. GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. typu B tworzy sztywną platformę roboczą, która redystrybuuje obciążenia pionowe na większą powierzchnię podłoża, redukując tym samym naprężenia punktowe.

Mechanizm stabilizacji i zjawisko zazębienia ziaren

Efektywność georusztu dwuosiowego w funkcji stabilizacyjnej wynika bezpośrednio z mechanizmu zazębienia ziaren kruszywa (ang. interlocking) w oczkach rusztu. Proces ten przebiega w kilku etapach:

• Unieruchomienie cząstek: Ziarna kruszywa o odpowiedniej frakcji klinują się wewnątrz sztywnych oczek georusztu.
• Skrępowanie boczne: Sztywne żebra georusztu stawiają opór siłom poziomym, które powstają pod wpływem obciążeń pionowych od kół pojazdów lub ciężaru nasypu.
• Wytworzenie warstwy kompozytowej: Połączenie kruszywa i georusztu tworzy nową strukturę o znacznie wyższym module odkształcenia niż samo kruszywo.

Dzięki temu zjawisku warstwa stabilizowana georusztem typu B zachowuje się jak sztywna płyta, co pozwala na ograniczenie osiadań różnicowych oraz znaczną redukcję grubości warstw konstrukcyjnych (nawet o 30-50% w porównaniu do rozwiązań tradycyjnych).

Rola zbrojenia drugorzędnego w materacach geosyntetycznych

W skomplikowanych warunkach gruntowych, gdzie nośność podłoża jest skrajnie niska, stosuje się tzw. materace geosyntetyczne. Składają się one zazwyczaj z kilku warstw geosyntetyków o różnych funkcjach. GeorusztGeoruszt to polimerowa siatka z otwartą, nośną strukturą stosowana do wzmacniania i stabilizacji podłoży gruntowych; jego kluczowe parametry to wytrzymałość na rozciąganie w obu osiach oraz odkształcenie przy zerwaniu. dwuosiowy typu B pełni tu rolę zbrojenia drugorzędnego, współpracując ze zbrojeniem podstawowym.

Podział ról w konstrukcji materaca:

1. Zbrojenie główne (jednoosiowe HDPE): Przejmuje główne siły rozciągające wynikające z parcia gruntu i obciążeń zewnętrznych, zapewniając ogólną stateczność budowli.
2. Zbrojenie drugorzędne (dwuosiowe PP typu B): Umieszczane zazwyczaj w górnej części materaca lub pomiędzy warstwami kruszywa. Jego zadaniem jest usztywnienie wypełnienia materaca, zapobieganie "rozpełzaniu" się kruszywa pod wpływem zagęszczania mechanicznego oraz ochrona zbrojenia głównego przed uszkodzeniami punktowymi.

Zastosowanie georusztu typu B jako warstwy wspomagającej pozwala na lepsze wykorzystanie parametrów wytrzymałościowych całego systemu i zapewnia równomierne przekazywanie sił na zbrojenie główne.

Parametry techniczne i dobór materiału

Prawidłowy dobór georusztu dwuosiowego wymaga analizy karty technicznej produktu. Kluczowe parametry decydujące o skuteczności stabilizacji to:

Należy zwrócić szczególną uwagę na geometrię żeber. Żebra o prostokątnym przekroju i wysokich ściankach bocznych zapewniają lepsze "oparcie" dla ziaren kruszywa niż żebra o przekroju obłym.

Zastosowanie jako alternatywa dla wymiany gruntu

Wykorzystanie georusztu dwuosiowego typu B w funkcji stabilizacyjnej jest najczęściej stosowaną alternatywą dla kosztownej i czasochłonnej wymiany gruntu słabonośnego. Proces przygotowania podłoża w tym wariancie przebiega następująco:

1. Przygotowanie koryta: Usunięcie warstwy humusu i wyrównanie powierzchni.
2. Separacja: Rozłożenie geotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. lub geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. (jeśli wymagana jest separacja od drobnych cząstek gruntu rodzimego).

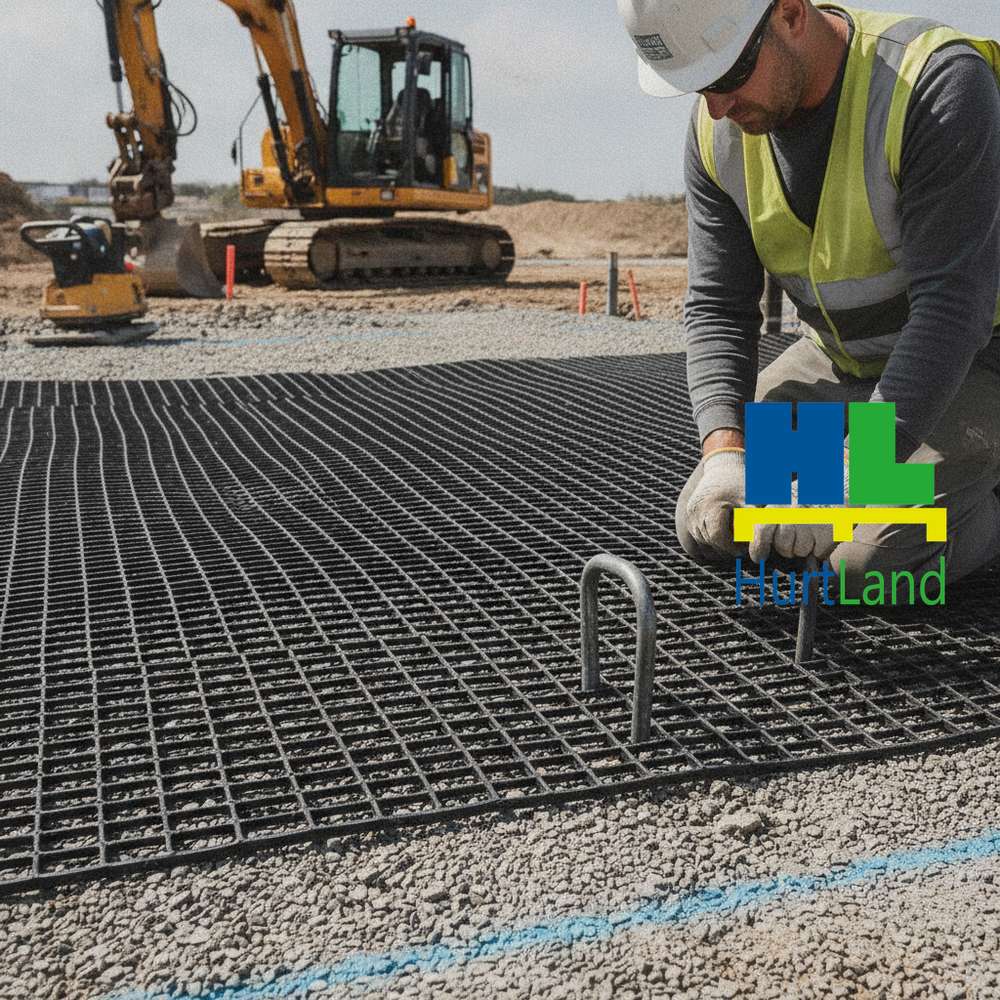

3. Układanie georusztu: Rozwinięcie rolek georusztu typu B z zachowaniem odpowiednich zakładów (zazwyczaj 30-50 cm).
4. Wypełnienie: Rozłożenie warstwy kruszywa łamanego (np. 0-31.5 mm lub 0-63 mm) metodą "od czoła", aby uniknąć najeżdżania maszynami bezpośrednio na ruszt.
5. Zagęszczanie: Mechaniczne zagęszczenie warstwy, prowadzące do pełnego zazębienia ziaren w oczkach rusztu.

Tak przygotowane ulepszone podłoże pozwala na posadowienie dróg, parkingów oraz placów składowych bezpośrednio na gruntach o niskim module nośności (np. gliny plastyczne, namuły).

Normy techniczne i wymagania prawne

Projektowanie i stosowanie georusztów w polskim budownictwie inżynieryjnym musi odbywać się zgodnie z obowiązującymi normami. Najważniejsze z nich to:

• PN-EN 13249: GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. — Właściwości wymagane w odniesieniu do wyrobów stosowanych do budowy dróg i innych powierzchni obciążonych ruchem.
• PN-EN 13250: GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. — Właściwości wymagane w odniesieniu do wyrobów stosowanych do budowy dróg kolejowych.
• ISO 10319: GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. — Badanie rozciągania metodą szerokich próbek.

Każdy wyrób wprowadzony do obrotu musi posiadać Deklarację Właściwości Użytkowych (DoP) oraz znak CE, co potwierdza jego parametry techniczne i bezpieczeństwo stosowania w konstrukcji.
